Образование продуктов распада в элегазе SF6

Вступая в реакцию с воздухом и влагой, присутствующими в газе, в процессе подачи электроэнергии, элегаз разлагается на химические активные и обладающие сильными коррозионными свойствами продукты, такие как SF4 и другие соединения – продукты распада. Данные загрязняющие вещества (воздух, влага и продукты распада) препятствуют безопасной работе оборудования. Возникающие реакции взаимодействуют с резервуаром оборудования и приводят к его коррозии, снижают диэлектрическую прочность изоляционных материалов.

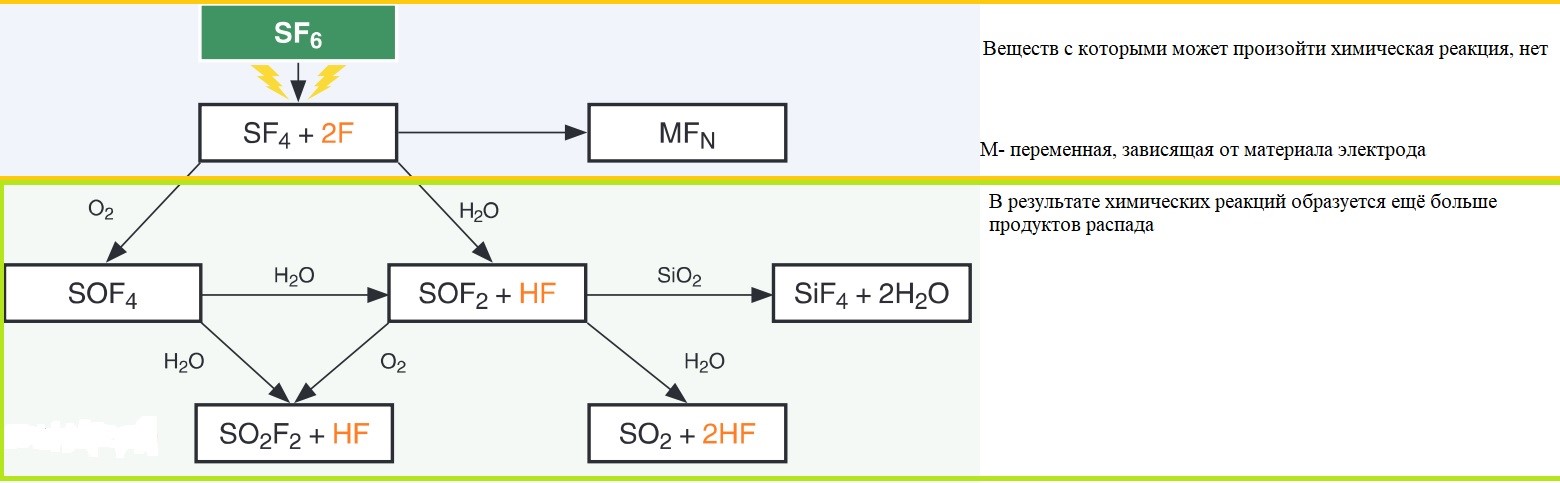

Иллюстрация образования продуктов распада:

Химическое вещество

Стабильность в воздухе

Конечные продукты

Предельное значение, частей на млн. по V

Запах

S2F10 пентафторид серы

стабильный

SF4, SF6

0,01

резкий

SF4 тетрафторид серы

быстрый распад

HF, SO2

0,3

резкий, кислый

SO2F2 сульфурилфторид

стабильный



0,3

без запаха

SOF2 тетрафторид сульфинил

стабильный

SO2F2

0,5

кислый

SiF4 тетрафторид кремния

быстрый распад

SiO2F2, HF

0,5

резкий

SO2 оксид серы

стабильный



0,1

резкий

SOF2 тионилфторид

медленный распад

SO2, HF

1,5

резкий, удушливый

HF плавиковая кислота

стабильный



2,0

кислый

SF6 гексафторид серы

стабильный



1000

без запаха

Применение газоаналитического оборудования абсолютно необходимо для контроля содержания продуктов распада элегаза, предотвратив аварийные ситуации на подстанции.

Допустимые стандартные значения указаны в МЭК 60480 «Руководство для проверки и обработки гексафторида серы (SF6).

Максимальная концентрация загрязняющих веществ в элегазе SF6 для повторного использования в соответствии с МЭК 60480:

Воздух и/или CF4: 3%

Газообразные продукты распада: 50ppmV

Влажность, точка росы:

-230С (давление заполнения≤200кПа абс.)

или -360С (давление заполнения≥200кПа абс.).
